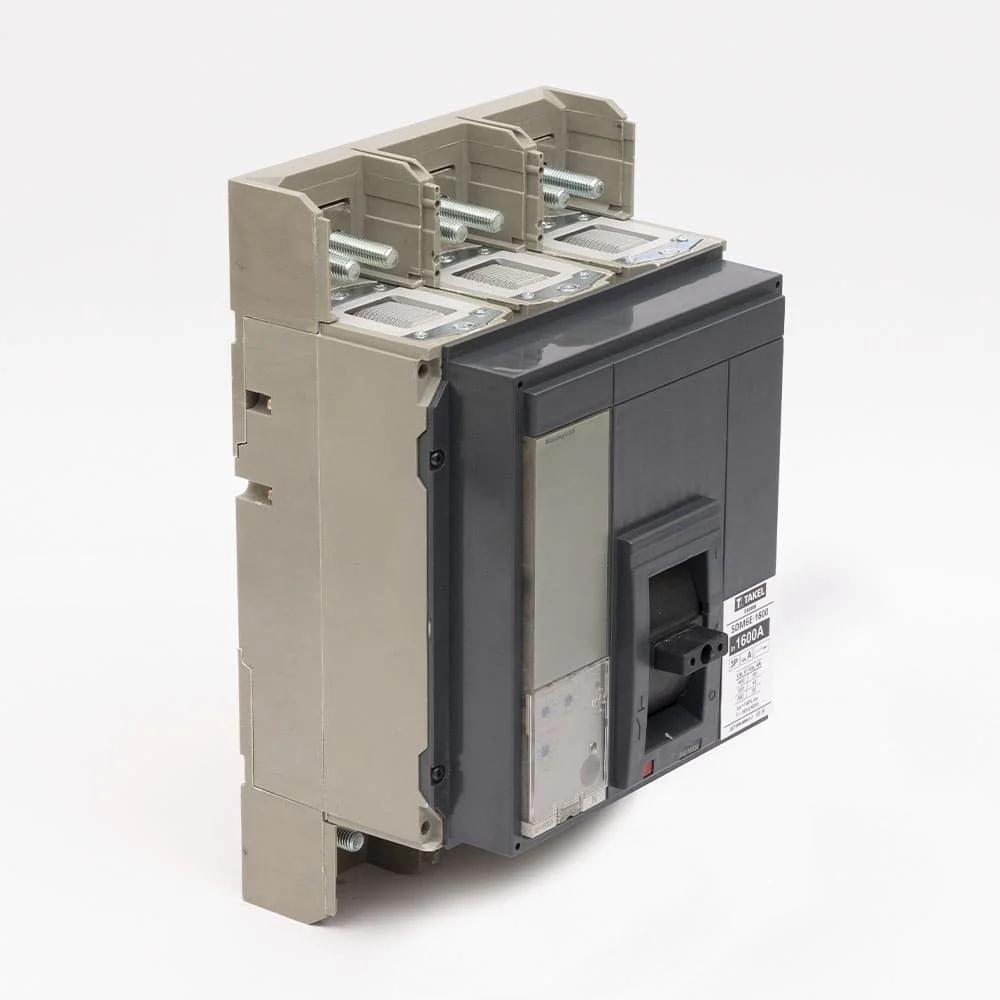

Вимикач автоматичний силовий SDM6E-1600 3Р 1600А 65кА з електричним розчіплювачем TAKEL призначений для надійного захисту електромереж від перевантажень і коротких замикань. Завдяки потужності у 1600 А та здатності вимикати струми до 65 кА, цей пристрій ідеально підходить для промислових об'єктів та підприємств з високими вимогами до енергетичної безпеки. Здатність налаштування уставок теплового відключення в діапазоні від 0.4 до 1 дозволяє адаптувати його роботу відповідно до специфічних умов експлуатації.
Пристрій витримує температури від -40 до +70 °C, що забезпечує його функціональність у різних кліматичних умовах. Вимикач також має високу механічну та електричну зносостійкість, що гарантує тривалий термін служби навіть при інтенсивному використанні. Його можна використовувати в системах із номінальною напругою до 690 В, що робить його універсальним рішенням для різноманітних галузей промисловості та інфраструктури. Серед переваг – простота монтажу завдяки стандартній різьбі кріплень М10 та можливість підключення шин зі значним перерізом провідника. З SDM6E-1600 ви отримаєте ефективне управління енергоспоживанням і надійний захист вашої електросистеми.
| Найменування скорочене | SDM6E-1600 3Р 1600А 65кА з електр. розчіпл. |
|---|---|
| Одиниця виміру | шт. |
| Діапазон регулювання уставок теплового відключення Ir | 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 0.95, 0.98, 1 |
| Номінальна напруга Un, В | 400/500/690 |
| Номінальна напруга ізоляції Ui, В | 1000 |
| Номінальна робоча здатність вимкнення Ics, кА | 65 кА Icu при 400 В, 45 кА Icu при 500 В, 30 кА Ics при 690 В |
| Номінальний струм In, А | 1600 |
| Тип розчеплювача | Електронний |
| Типорозмір (Габарит) | 1600 |
| Уставка електромагнітного спрацьовування Іsd, ?Ir | 1.5, 2, 3, 4, 5, 6, 7, 8, 10 |
| Електрична зносостійкість, циклів | 1500 |
| Категорія селективності | А |
| Механічна зносостійкість, циклів | 10000 |
| Номінальна гранична здатність вимкнення Icu, кА | 65 кА Icu при 400 В, 45 кА Icu при 500 В, 30 кА Icu при 690 В |
| Номінальна імпульсна напруга Uimp, В | 8000 |
| Номінальна найбільша здатність, що включає Icm, кА | 2.1? Icu |
| Переріз провідника для підключення до клем, мм? | шина 2 шт. 50?5 |
| Робоча температура | -40…+70 |
| Розмір різьби кріплень для підключення зовнішніх проводів | М10 |
| Ступінь захисту | ІР30: корпус, IP00: клеми |
| Розсіювання потужності, Вт | 165 |
| Бренд | Takel |
| Кількість полюсів | 3P |
| Частота F, Гц | 50-60 |
| Артикул | 510089 |
