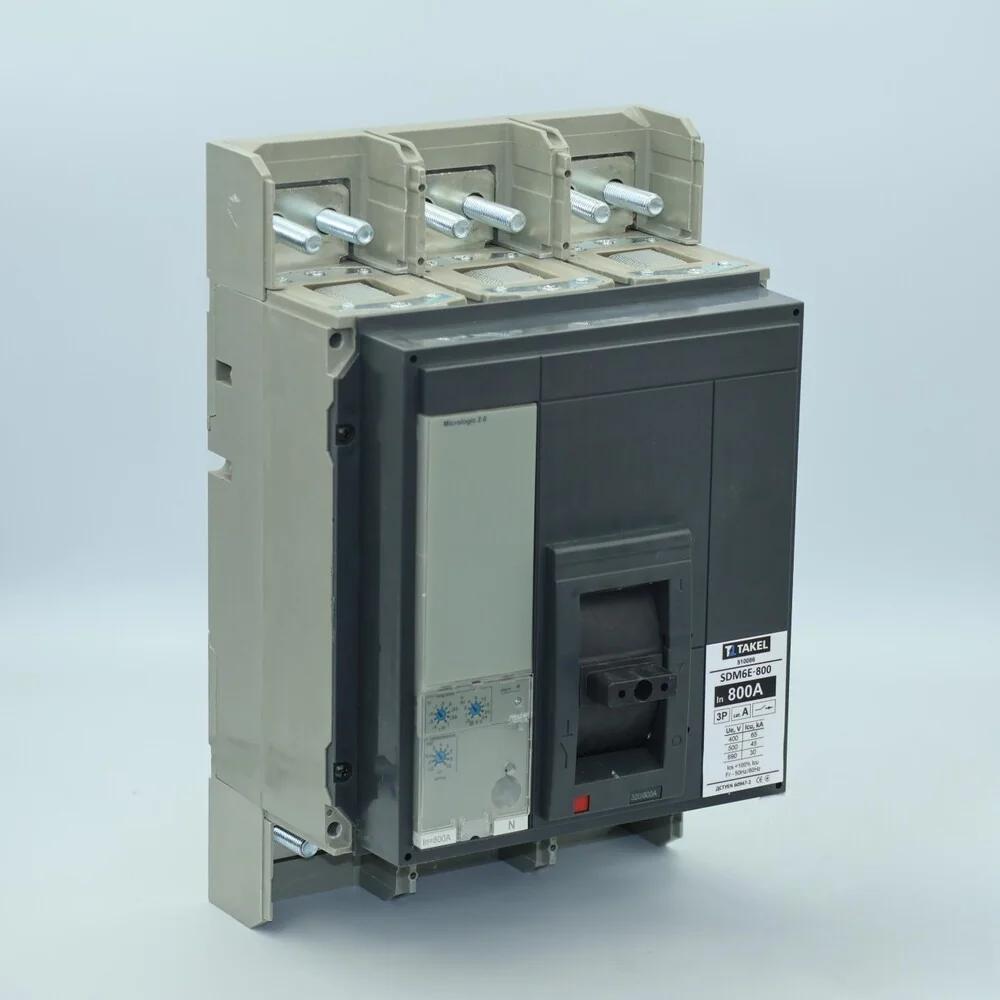

Вимикач автоматичний силовий SDM6E-800 3Р 800А 65кА з електричним розчіплювачем TAKEL забезпечує надійний захист та управління електричними мережами. Його потужність та можливості дозволяють впевнено використовувати пристрій в промислових умовах, адже номінальне значення струму становить 800A, що підходить навіть для найбільш вимогливих застосувань. Завдяки номінальній граничній здатності вимкнення до 65 кА при напрузі 400 В, цей автомат виконує функції захисту від короткого замикання з високою ефективністю.
Пристрій має три полюси і широкий діапазон регулювання уставок теплового відключення, що дозволяє адаптувати його до конкретних умов експлуатації. Універсальність використання гарантується завдяки можливості роботи при напругах до 690 В і температурному діапазону від -40 до +70 градусів. Механічна зносостійкість в 10,000 циклів і електрична в 1,500 циклів підкреслюють довговічність та стійкість цього рішення у складних умовах. Із ступенем захисту IP30 корпусу та IP00 клем цей автомат є оптимальним вибором для надійного управління електроживленням у різноманітних сферах діяльності.
| Найменування скорочене | SDM6E-800 3Р 800А 65кА з електр. розчіпл. |
|---|---|
| Одиниця виміру | шт. |
| Діапазон регулювання уставок теплового відключення Ir | 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 0.95, 0.98, 1 |
| Номінальна напруга Un, В | 400/500/690 |
| Номінальна напруга ізоляції Ui, В | 1000 |
| Номінальна робоча здатність вимкнення Ics, кА | 65 кА Icu при 400 В, 45 кА Icu при 500 В, 30 кА Icu при 690 В |
| Тип розчеплювача | Електронний |
| Типорозмір (Габарит) | 800 |
| Уставка електромагнітного спрацьовування Іsd, ?Ir | 1.5, 2, 3, 4, 5, 6, 7, 8, 10 |
| Електрична зносостійкість, циклів | 1500 |
| Категорія селективності | А |
| Механічна зносостійкість, циклів | 10000 |
| Номінальна гранична здатність вимкнення Icu, кА | 65 кА Icu при 400 В, 45 кА Icu при 500 В, 30 кА Icu при 690 В |
| Номінальна імпульсна напруга Uimp, В | 8000 |
| Номінальна найбільша здатність, що включає Icm, кА | 2.1? Icu |
| Переріз провідника для підключення до клем, мм? | шина 2 шт. 50?5 |
| Робоча температура | -40…+70 |
| Розмір різьби кріплень для підключення зовнішніх проводів | М10 |
| Ступінь захисту | ІР30: корпус, IP00: клеми |
| Розсіювання потужності, Вт | 165 |
| Бренд | Takel |
| Кількість полюсів | 3P |
| Номінальний струм In, А | 80 |
| Частота F, Гц | 50-60 |
| Артикул | 510086 |
